はんだ付け不要の電子工作

What you need

必要なもの

手持ちの端末と無料で使える範囲から始めます。有料機能や周辺機器は、必要な機能が分かってから検討します。

• 01初心者用低電圧キット
• 02ブレッドボード
• 03LED
• 04抵抗
• 05電池ボックス

How to choose

道具の選び方

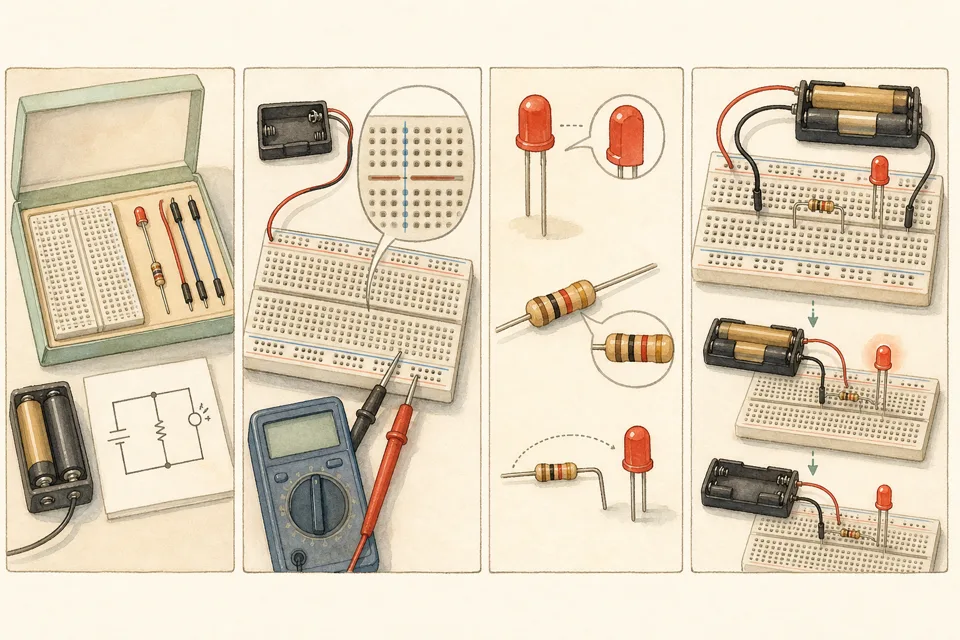

Step by step

初心者向けの詳しい手順

1. 1

   低電圧の入門キットを選ぶ

   単三電池など低電圧で動き、回路図と抵抗値が明記されたキットを使います。家庭用コンセントへつなぐ部品は扱いません。

2. 2

   電源を外して配線を読む

   電池を入れず、ブレッドボードの内部でつながる穴の列を説明書とテスター図で確認します。

3. 3

   LEDの向きと抵抗を確認する

   LEDの長い脚・平らな縁で極性を確認し、指定抵抗のカラーコードを読みます。抵抗を省略するとLEDを壊すため必ず直列に入れます。

4. 4

   回路図どおり一列ずつ差す

   電池プラス、抵抗、LED、電池マイナスの順にジャンパ線を差します。脚同士が直接触れないことを上から確認します。

5. 5

   短時間だけ通電して外す

   電池を接続し、LEDが点灯したらすぐ外します。点かない場合も線を動かす前に電池を外し、向きと同じ列への差し間違いを調べます。

Troubleshooting

よくある失敗と対処法

• 家庭用コンセントや高電圧へ接続しない

Before you start

安全に楽しむために

• 家庭用コンセントや高電圧へ接続しない
• 配線を直す前に必ず電源を外す

Buy later

次に買い足す道具

最初から全部そろえる必要はありません。1度試して、続けたい方向が決まってから検討します。
